spe***さん への回答

学校の課題でリレーを使用してセンサー（pnp仕様）
の信号が来た時だけ機械を動作させたい場合どのような回路を組めば良いですか？ 教えてください。信号は2つあります。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
■反射型センサ
感度ボリウム付反射形（直流光）フォト・マイクロセンサ 【EE-SY671／672】
NPNオープンコレクタ出力
負荷電源電圧DC5～24V
負荷電流100mA以下
オフ電流0.5mA以下
 https://jp.misumi-ec.com/vona2/detail/221005154718/?list=PageSCate

■リレー　
OMRON MY2N
定格は下記

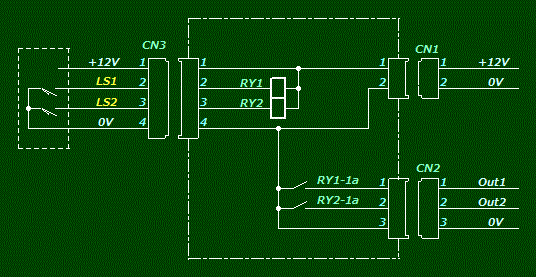

p1
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
