1150822340さん への回答

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

論理回路の2ビットの掛け算の問題の課題がわからないです。　 　

わからないところは
０にクリアしていくのはどうやるのかと
FFをどう使ったら１ビット左に移せるのか、FFに加算の部分です。
ほぼ全部わからないので解説お願いします。

■ "0" Clear はどうやるのか?
F/F には必ず Reset 端子があると思いますが･･･

■ F/Fをどう使ったら 1 ビット左に移せるのか?
Left 方向に Shift する F/F は
<Universal "*" bit shift Regster>と言う名称で市販されています。
"*" → 4 or 8
これを「起本素子」でやるのは面倒ですけど･･･

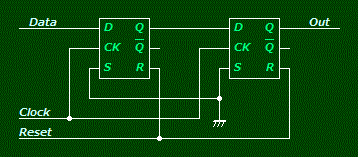

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　■Right Shift の基本形
　2-FF

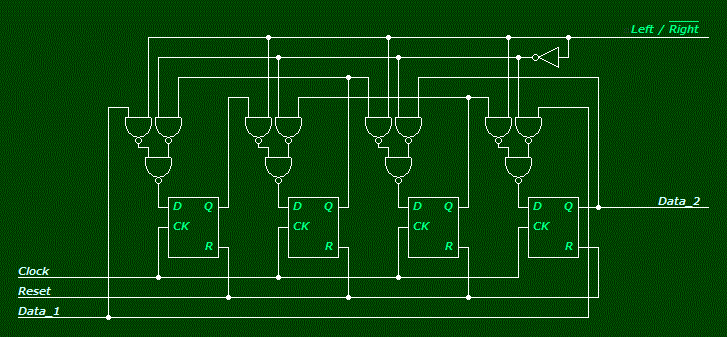

 ■Right or Left Shift
4-FF
