jol***さん への回答

三菱 PLC を使用してタイマーリレーの動作確認をしたいと思っているのですが
回路が思いつきません。

条件としてはタイマーリレーの動作設定時間が8秒となっているので
8秒でONした回数と8秒以下でオンした回数を記録したいです

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

■先ずは各部が ON / OFF した時間の計測が必要ですね。
PLC に必要な入力です。［動作は未検証に付き　あしからず!!］

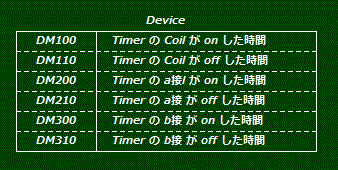

■Device Map です。

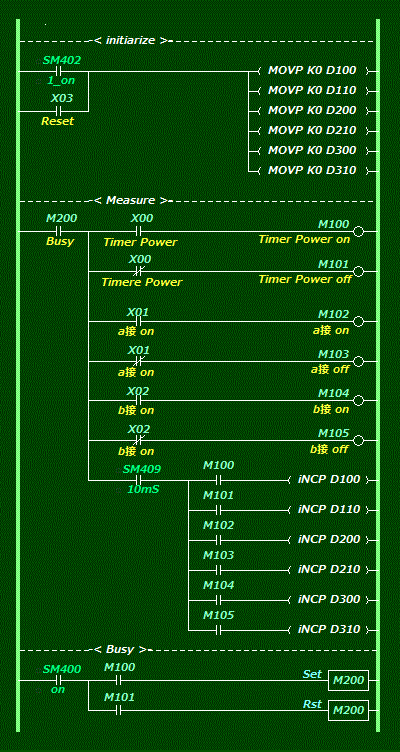

■基礎的な時間を計測する Ladder Program です。

計測する最小時間単位は 10mS です。
　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1 回の Timer on / off で必要な時間は全て DM に記録されます。
2 回路以降の計測は Reset して下さい。
必要な遅延時間などの計算は 各 DM 値を元に求めて下さい。
